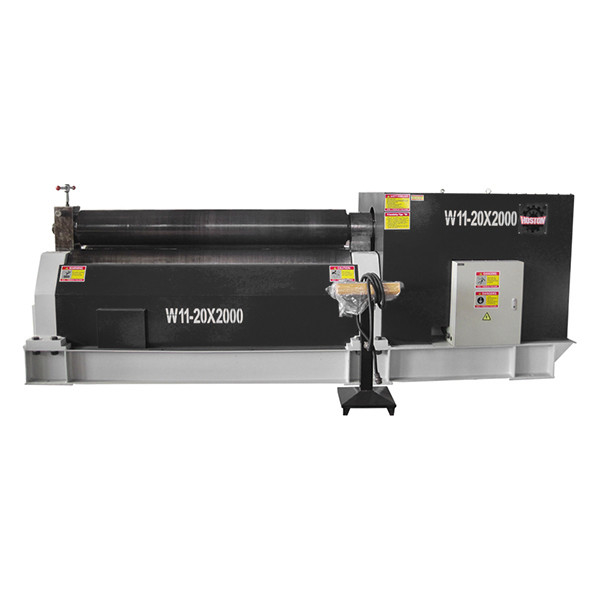

Ss 3 Rolkowa maszyna do walcowania płytek Roll Plate Rolling Machine Manufacturers W11-20×2000

W11 Maszyna do walcowania płyt mechanicznych symetrycznych o trzech walorach W11-20×2000

1. Główny silnik napędza dolne walcowanie przez główny reduktor, a wał wyjściowy głównego reduktoru przesyła się do dwóch dolnych walców przez grupę kół biegów.kierunek napędu rolki jest przełączany przez silnik główny.
2. Ruch podnoszenia górnego walca jest realizowany przez silnik pomocniczy poprzez reduktor pomocniczy,który napędza robaka i koło robaka pod lewym i prawym łożyskiem rolkowym, aby poruszać się automatycznie, wykonuje żuraw z stalowego drutu, który jest mocowany na obracającym się kołem robaka i uzupełnia się odpowiednim ruchem w górę i w dół śrubek łożysk kulkowych.
3. Przed opuszczeniem lewego siedzenia łożyska podnosi się górny walcownik do standardowej wysokości.i zatrzymać górny walcownik z równowagi wciągać pręty na dole górnego walcowaniaNastępnie wyciągnij wał szpilki na siedlisku łożyska nachylnego, przewróć siedlisko łożyska nachylnego, a następnie zwinięty produkt może wyjść z jednego końca górnego walca.
4. Główne elementy to: trzy walcowane rolki ze stali 45, HRC3545, ramka oporowa jest spawana, proces po spawaniu, dolny palet jest spawaną częścią.Śruby łożyska kulkowego i worm gear są 45 stalowych części sztucznych.
5. Części elektryczne jest przyjęty słynny aparat, stabilne osiągi, trwałe, bezpieczne i niezawodne, działa wygodnie.

W11 Maszyna do walcowania płyt mechanicznych symetrycznych o trzech walorach

Zasada działania

Styl struktury

Styl konstrukcji maszyny jest symetryczny. Górny rolnik wykonuje ruch podnoszenia w centralnej pozycji dwóch rolek przycisków. Przekazuje się przez szrubę i szkielet robaka.Dwa rolki przycisków to główne rolki napędowe. Obrócają się poprzez sieć pomiędzy bieżnikiem wyjściowym skrzynki biegów a rolką przyciskową i dostarczają momentu obrotowego do gięcia płyty.
