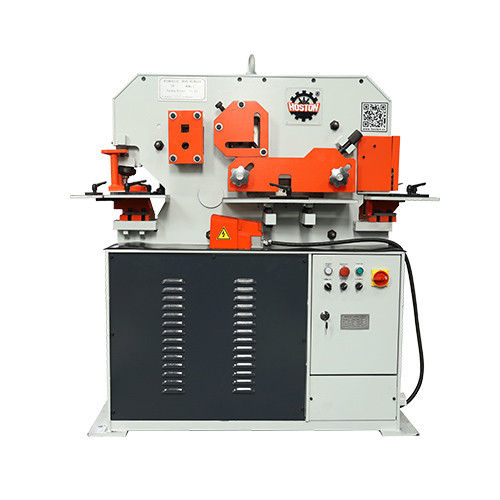

Wielofunkcyjna maszyna do żelaza HIW-45
Używając hydraulicznej transmisji, jest to najnowsza wielofunkcyjna kombinowana maszyna do przebijania i strzyżenia w Chinach.
Stalo kanałowe i stalowe mogą być stosowane do obcinania, przebijania i obcinania, oraz wyposażone w urządzenie blokujące obcinanie.
|
Model
|
HIW-60/D |
HIW-90/S/D |
HIW-120/S/D |
HIW-160/S/D |
| Pojemność przetwarzania ((KN) |
600 |
900 |
1200 |
1600 |
| Wytrzymałość na rozciąganie materiału ((Mpa) |
≤ 450 |
≤ 450 |
≤ 450 |
≤ 450 |
| Ram Stroke ((mm) |
80 |
80 |
80 |
80 |
| Liczba uderzeń (czasów/min) (mm) |
8-22 |
8-22 |
8-22 |
8-22 |
| Głębokość gardła ((mm) |
300 |
355 |
400 |
600 |
| kąt cięcia |
7° |
8° |
8° |
8° |
| Płasko obcięte |
Maksymalna pojemność strzyżenia
(tłuszcz*szerokość) ((mm)
|
16×250 |
20×330 |
25×330 |
30×355 |
| 8×400 |
10×480 |
16 × 600 |
20×600 |
| Profilierowanie stali |
Bar kwadratowa ((mm) |
40 |
45 |
50 |
55 |
| Okrągły bar ((mm) |
45 |
50 |
60 |
65 |
| C-kanał ((mm) |
126 |
160 |
200 |
280 |
| Wiązka I ((mm) |
126 |
160 |
200 |
280 |
| Obcięcie kątowe |
90° Ścieranie ((mm) |
120 x 10 |
140x12 |
160×14 |
180×16 |
| 90° Ścieranie ((mm) |
70x8 |
70 x 10 |
80x7 |
80 x 10 |
| Wynikanie dziur |
Max, uderzam Capaciy'ego.
(prężnica* grubotę) ((mm)
|
25 x 16 |
30 x 20 |
35 x 25 |
38 x 30 |
| Silnik |
4 |
5.5 |
7.5 |
11 |
| Wymiar ((mm) |
1650×800×1780 |
1950×900×1930 |
2350×980×2100 |
2680×1060×2380 |
Standard serii:
Tylko jeden operator może pracować na tej maszynie.
Z jednym standardowym zestawem urządzeń, w tym jedną pompą, jednym silnikiem i jednym zaworem.
Zamknięcie ręczne
Bez układu chłodzenia o temperaturze
Seria S:
Tylko jeden operator może pracować na tej maszynie.
Z jednym standardowym zestawem urządzeń, w tym jedną pompą, jednym silnikiem i jednym zaworem.
Zamknięcie ręczne
Automatyczny system zaciskania w kątowej stacji i stacji cięcia płyt
System chłodzenia o temperaturze
Seria D:
Dwukrotnie pracujący robotnik (co oznacza, że dwaj operatorzy mogą pracować na maszynie jednocześnie)
Z dwoma zestawami jednostek hydraulicznych, w tym dwoma pompami, dwoma silnikami i dwoma zawodami.
Automatyczny system zaciskania w kątowej stacji i stacji cięcia płyt
System kołowania temperatury
Standardowe funkcje:
Perforacja; kąt, perforacja kanału C; perforacja wiązki H
Ścieranie kątowe; Ścieranie okrągłego pręta; Ścieranie kwadratowego pręta; Ścieranie płaskich pręt; Ścieranie kątowe
Wylęgowanie;
Opcjonalne funkcje:
Wykrywanie rur
Perforacja rur
Naciśnij hamulce
Zgięcie kąta
Radiusz kątów
Zaokrąglanie w kątach
Dwustronne zaokrąglenie
Nie ma sprawy.
Złączenie kanału C
I-Beam Shear
Ścieranie kanału
 |
|
Stacja przebicia
- Dostępna jest pełna gama ciosów i matryc do różnych potrzeb.
- Szybka zmiana systemu zabezpieczającego orzechy do szybkiej zmiany narzędzi.
- Przemyślany striptizer zapewniający widoczność, bezpieczeństwo i wygodę użytkowania.
- Wszystkie modele posiadają duży, dwustronny stół z wagą i przystankami pomiarowymi.
- Stripper z wymienną płytki różnych otworów w celu zminimalizowania deformacji jest standardowy na wszystkich modelach
|
|
Stacja obcięcia płaskich prętów
- Specjalnie obrobione ostrze górne w celu uzyskania czystego cięcia przy minimalnym zniekształceniu.
- Dolne ostrze ma cztery użyteczne krawędzie.
- Zmienna stopnia cięcia miotora na brzytce kątowej.
- Łatwo regulowane przytrzymanie.
- Stolik z przewodnikami do dokładnej pozycji.
|
|
|
Stacja strzyżenia kątowego
- Jednorazowa obcięcie bez strat materiału i minimalne deformacje.
- 45 stopni jest łatwe i czyste.
- Nieruchome ostrza z czterema używalnymi krawędziami.
- Wybór promieni kąta na ruchomych ostrzach dla optymalnych wyników pod małymi lub dużymi kątami
|
|
Stacja strzyżenia prętów
- Jedno przytrzymanie dla różnych rozmiarów obcięcia kwadratowych i okrągłych prętów.
- Opcjonalne narzędzia do cięcia kanału i przecinka jest dostępne dla większości modeli.
|
|
|
Stacja wycięcia
- Idealny do wycięcia płaskich prętów i kątów.
- Elektrycznie zablokowana osłona bezpieczeństwa zapewnia maksymalny bezpieczeństwo i widoczność.
- Tablica pomiarowa zawierająca przystanki do precyzyjnego pozycjonowania.
|
